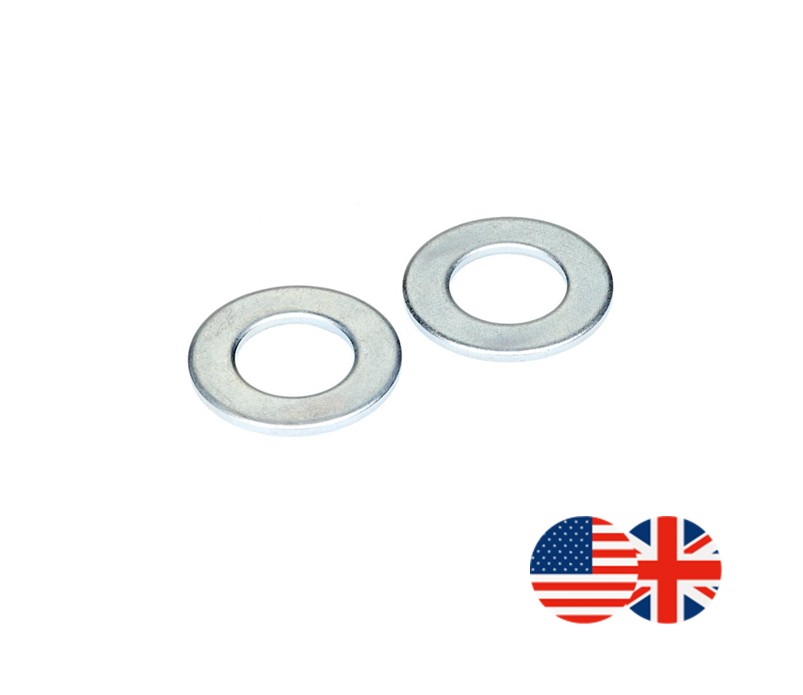

Rondelles plates flancs étroits | Diamètre en pouce au choix | Acier galvanisé

RON-FLA-ET
    Délai de livraison:5-7 jours
Ajouter au panier
  • Description
  • En savoir plus

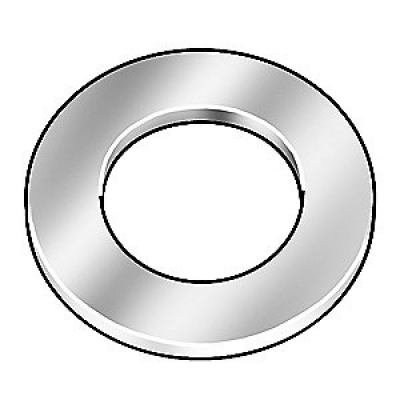

Rondelles tailles impériales flancs étroits

Rondelles flancs fins | Taille en pouce impériale

Spécifications techniques :

  • Conformes à la norme ASME B18,22,1
  • Matériau : Acier galvanisé
  • Les rondelles USS ont également un diamètre interne plus grand
  • Tailles au choix : N°10 (Ø 4,82 mm) 1/4 (Ø 6,35 mm) 5/16 (Ø 7,93 mm) 3/8 (Ø 9,52 mm) 7/16 (Ø 11,11 mm) 1/2 (Ø 12,70 mm) 9/16 (Ø 14,28 mm) 5/8 (Ø 15,87 mm) 3/4 (Ø 19,05 mm)

cotes Rondelles tailles impériales flancs étroits

Taille : No. 10 (4,826 mm)
Diamètre interne : 6,350 - 1/4
Diamètre externe : 14,288 - 9/16
Épaisseur : 1,191 - 3/64

Taille : 1/4 (6,3506 mm)
Diamètre interne : 7,938
Diamètre externe : 19,050
Épaisseur : 1,588 - 1/16

Taille : 5/16 (7,938 mm)
Diamètre interne : 9,525 3/8
Diamètre externe : 22,225 7/8
Épaisseur : 1,985 - 5/64

Taille : 3/8 (9,525 mm)
Diamètre interne : 11,112 - 7/16
Diamètre externe : 25,400  - 1 Pouce
Épaisseur : 1,985 - 5/64

Taille : 7/16 (11,112 mm)
Diamètre interne : 12,700 - 1/2
Diamètre externe : 31,750 - 1 1/4
Épaisseur : 1,985 - 5/64

Taille : 1/2 (12,700 mm)
Diamètre interne : 14,288 - 9/16
Diamètre externe : 34,925 - 1 3/8
Épaisseur : 2,779 - 7/64

Taille : 9/16 (14,288 mm)
Diamètre interne : 15,875 - 5/8
Diamètre externe : 38,100 - 1 1/2
Épaisseur : 2,779 - 7/64

Taille : 5/8 (15,875 mm)
Diamètre interne : 17,463 - 11/16
Diamètre externe : 44,450 - 1 3/4
Épaisseur : 3,572 - 9/64

Taille : 3/4 (19,050 mm)
Diamètre interne : 20,638 - 13/16
Diamètre externe : 50,800 - 2 pouces
Épaisseur : 3,969 - 5/32

Cotes à titre indicatif - les tailles réelles peuvent légèrement varier.
